RID recycle阀

RID Recycle阀技术解析

RID（示差折光检测器）的Recycle阀是液相色谱系统中的关键流路控制部件，主要用于溶剂回收和流路切换。作为检测器与废液管理系统的智能枢纽，其设计直接影响检测稳定性、溶剂利用率及系统维护效率。

结构与工作原理

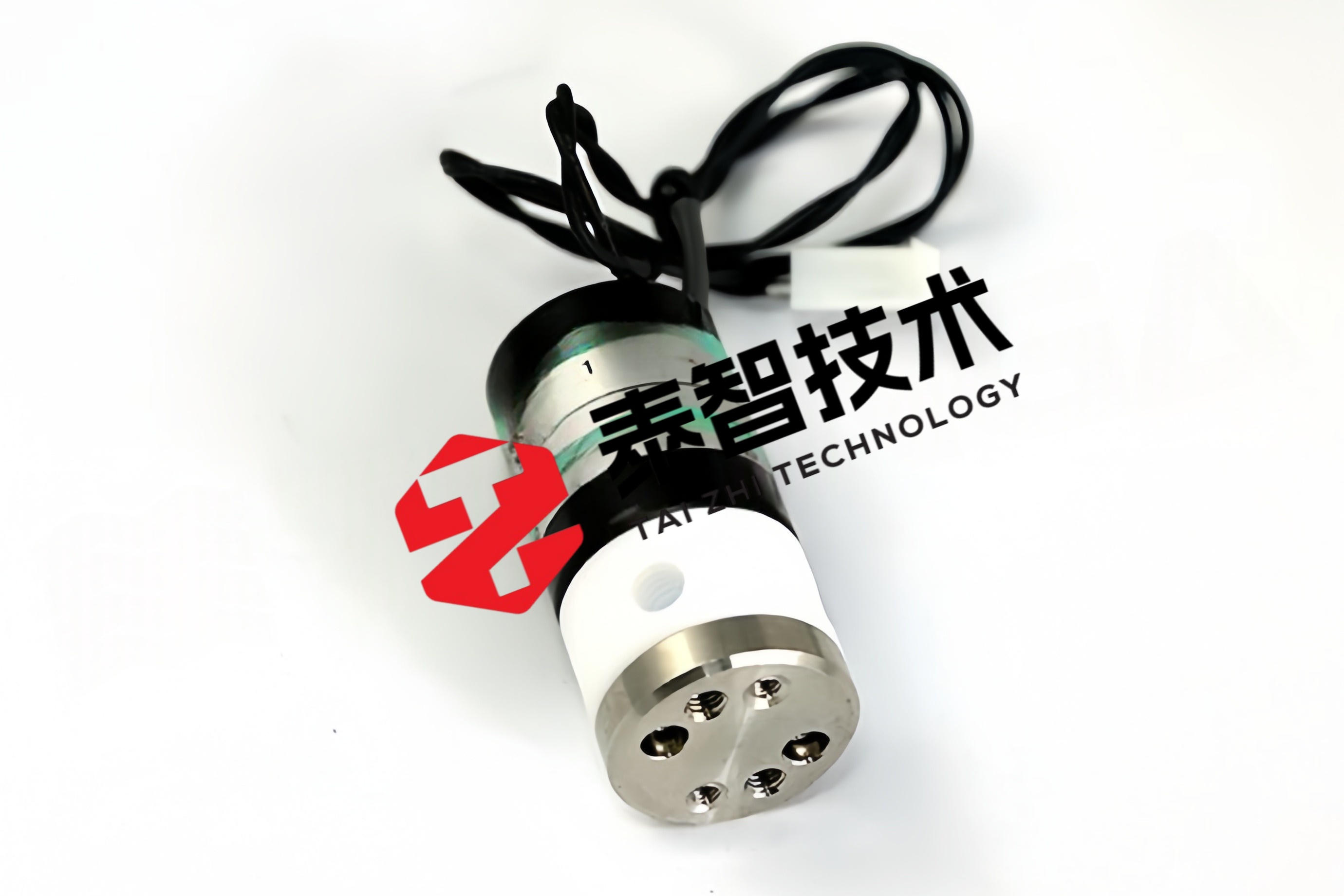

Recycle阀采用耐腐蚀不锈钢阀体，核心组件包括：

1. ​阀体结构​：六通或四通设计，接口标准1/16" Swagelok，耐压10MPa
2. ​驱动方式​：电磁驱动（24VDC）或气动驱动（0.4-0.7MPa），响应时间＜0.5秒
3. ​密封系统​：PTFE/Viton复合密封圈，耐温范围-20℃至120℃
4. ​流路设计​：零死体积通道（＜0.5μL），避免交叉污染

工作模式分为两种状态：

• ​关闭状态​：色谱柱流出物直接导向废液瓶，避免污染溶剂瓶
• ​开启状态​：净化后的流动相通过热交换器回流至溶剂瓶，实现溶剂回收

核心性能参数

1. ​耐压性能​：爆破压力≥15MPa，工作压力0-10MPa
2. ​泄漏率​：＜0.1μL/min @10MPa（符合ISO 5208 Class VI）
3. ​化学兼容性​：耐受乙腈、甲醇、THF等有机溶剂及pH2-11缓冲盐
4. ​寿命周期​：机械寿命＞50万次切换，密封件更换周期1年

关键技术特点

1. ​智能状态反馈​
   集成霍尔传感器实时监测阀位状态，通过TTL信号反馈至色谱工作站，异常位置触发报警（如卡阀或延迟响应）。

2. ​双流路热平衡​
   内置热交换器接口（控温精度±0.1℃），确保回收溶剂与系统温度同步，避免因温差引起基线漂移。

3. ​自清洁设计​
   阀芯采用抛光镜面处理（Ra≤0.2μm），配合脉冲式切换动作（每秒3次高频振动），有效防止颗粒物沉积。

4. ​安全联锁机制​
   与Purge阀联动控制：当检测到气泡或压力波动时，自动切换至废液模式，防止污染溶剂回收系统。

典型应用场景

1. ​长时间序列分析​
   在糖类分析中连续运行48小时，回收率＞95%的乙腈-水流动相，降低溶剂消耗成本。

2. ​制备色谱纯化​
   与馏分收集器协同工作，自动分离目标组分（进入收集瓶）与杂质（导向废液），切换延迟＜0.3秒。

3. ​方法开发阶段​
   通过快速溶剂切换（每分钟10次）评估不同流动相组合的分离效果，避免人工换液引入误差。

4. ​环保合规检测​
   对含重金属的废弃流动相实现精准分流，有害组分进入专用废液罐，达标溶剂回收再利用。

维护与故障处理

1. ​预防性维护​

   • 每月：执行异丙醇冲洗程序（50mL，流速2mL/min）
   • 每季：检查密封圈压缩变形量（阈值＞10%需更换）
   • 每年：校准阀位传感器与驱动电流

2. ​常见故障排除​

   • ​切换卡滞​：超声清洗阀芯（40kHz，30分钟）或更换润滑脂
   • ​信号异常​：检查电磁线圈阻抗（标准值28±2Ω @25℃）
   • ​交叉污染​：执行强溶剂冲洗程序（DMF→丙酮→水梯度冲洗）

技术演进方向

1. ​材料升级​：陶瓷阀芯与石墨烯涂层技术将机械寿命延长至200万次
2. ​智能预测​：通过振动频谱分析预判阀件磨损状态，实现预防性维护
3. ​微型化设计​：3D打印一体化流道将死体积降低至0.1μL以下
4. ​绿色集成​：搭配溶剂纯化模块，实时去除回收溶剂中的降解产物

RID Recycle阀通过持续技术创新，正在从简单的流路开关进化为智能化的资源管理终端。其技术进步不仅提升了分析系统的经济性与环保性，更为超长时程实验和自动化方法开发提供了关键支持。未来随着材料科学与物联网技术的发展，新一代产品将在可靠性、智能化与集成度方面实现更大突破。
